Греющие кабели HEATUS™ секционно-резистивные

Греющик кабели HEATUS™ используется для систем поддержания температуры и обогрева. Сфера использования нагревательного кабеля – нагрев сред и материалов, обогрев пола помещений любого назначения, обогрев ограждающих конструкций, создание условий, максимально комфортных для работы и жизни.

Преимущества секционно-резистивного кабеля HEATUS™

• Долговечность. За счет использования силиконового полимера как изолятора кабель пригоден для эксплуатации в мороз и в жару, а также устойчив к агрессивным средам – кислотам и маслам. Температурные границы эксплуатации кабеля от -60°С до +200°С.
• Ремонтопригодность.При повреждении кабеля в процессе эксплуатации заменяется только поврежденная секция, все остальные работают в прежнем режиме.
• Выдерживает высокие температуры.На открытом воздухе температура нагрева кабеля может достигать 115°C.
• Экономичность. За счет использования в качестве нагревательного элемента термостабильного медного константанового сплава энергопотребление существенно ниже аналогов.
• Высокопрочность. Кабель имеет свойство гнуться под различными углами с радиусом изгиба в 1мм, поэтому он подходит для обогрева конструкций с конфигурацией любой сложности.
• Эргономичность. Транспортировка и хранение бухт с кабелем не занимают много полезной площади и обладают легким весом: бухта на 50 метров – 3 килограмма, на 100 метров – 6 килограмм.

---

По своей структуре нагревательный кабель HEATUS™ является секционно-резистивным. Выделение тепла происходит в спиральном нагревательном элементе, который через равные промежутки соединяется с токоведущими жилами. За счет этого формируются параллельно подсоединенные секции, выделяющие тепло. Кабель запитывается с одной стороны и применяется в виде отрезков с длиной, кратной длине метровой секции.

Применение для теплиц

Система для обогрева земли и корневой системы растений помогает обеспечить высокую раннюю урожайность, обезопасить растения от замерзания в холодные периоды. По сравнению с другими разновидностями система обогрева теплиц имеет следующие достоинства:Гарантирует распределение теплого воздуха равномерно;Обеспечивает необходимый растениям режим температуры на каждом из этапов их развития.

Применение для трубопроводов, емкостей, резервуаров и т.п.

Вы имеете возможность обеспечивать постоянную подачу воды в любое помещение и обезопаситься от риска замерзания труб в морозные периоды. С повышением качества материалов для теплоизоляции прокладка трубопровода осуществляется по самым холодным участкам. Чтобы избежать промерзания труб, важно не только выполнить теплоизоляцию трубопровода, требуется компенсировать потери тепла. Вы можете значительно сократить расход горячей воды, даже если точка потребления располагается на значительном удалении от нагревательного бойлера. Возможно существенно сэкономить, если не ждать, пока не протечет холодная вода из открытого крана горячей воды – для этой цели необходимо проложить кабель под изоляционным слоем всего трубопровода. Подогрев (как внутренний, так и внешний) труб, поддонов и коллекторов гарантирует свободный водосток. Гарантия правильного функционирования систем трубопроводов – это предотвращение замерзания находящихся в них жидкостей. Вы можете остановить процесс формирования ледяных масс, и обеспечить полноценное испарение, выполнив прокладку греющего кабеля в дренажных трубах или днище бака. Рекомендуем на пластиковых трубах применять – 20 Вт/м.

Применение для канализации и подогрев водопровода

Если канализационные и сливные трубы уже смонтированы, помещенный внутрь кабель гарантирует защиту от промерзания.

Серия HEATUS™ секционно-резистивный

Кабель нагревательный 20WC предназначен для обогрева труб из пластика, устройства теплого пола, грунта в теплицах. Кабель нагревательный 30WC предназначен для обогрева кровель, водосточных систем, металлоконструкций.

---

Монтаж секционно-резистивного кабеля

Перед монтажом необходимо провести проверку каждого метрового участка греющего нагрева путем подключения к электропитанию, и только после этого начинать работы по установке. Важнейшим правилом является отсутствие пересечения кабеля. Полностью проклеить кабель лентой из алюминия не обязательно, но рекомендовано. Алюминиевая лента, кроме того, обеспечит защиту от ожогов, поэтому должна использоваться на фланцах, клапанах и точках разбора. В местах, где не допускается использовать крепежные элементы, для монтажа кабеля применяют именно ленту из алюминия. Трубы небольшого диаметра рекомендовано монтировать методом линейной прокладки.

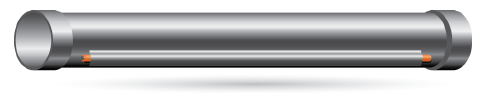

Линейная прокладка кабеля

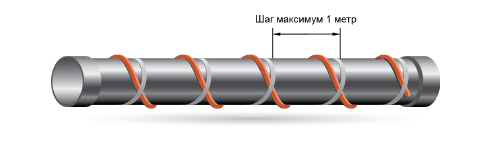

Намотка по спирали

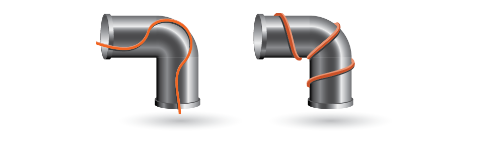

Труба- колено

Труба- фланцы

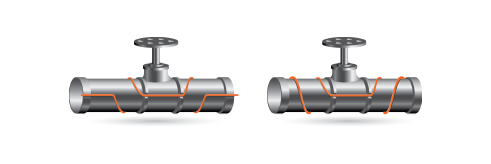

Труба- клапан большого диаметра

Труба- клапан маленького диаметра и хомуты

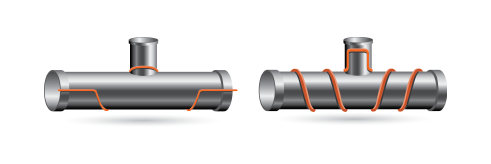

Труба- приваренные столбы

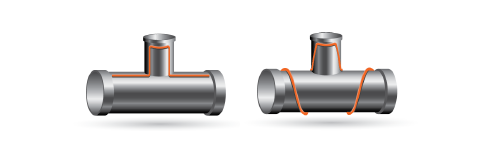

Труба- врезка ответвления

Проверка после завершения монтажа

Нагревательные кабели и температурные датчики в случае их установки контактируют с трубопроводом. Между греющим кабелем и трубопроводом не должны присутствовать полости с воздухом. Нагревательный кабель должен быть надежно закреплен на трубопроводе, не должно быть свисающих петель кабеля. Убедитесь в отсутствии зажатия кабеля соединительными коробами, опорами трубопроводов и пр. Убедитесь в отсутствии самопересечений и пересечений кабелей.

Теплоизоляция

Важно, чтобы теплоизоляция имела температурный диапазон, идентичный этому показателю у греющего кабеля. Не допускайте окружения нагревательного кабеля теплоизоляцией полностью, со всех сторон. Выбирайте теплоизоляцию, соответствующую вашим особенностям эксплуатации и внешним условиям. Учитывайте, что без использования охлаждения температура в заизолированном пространстве может доходить до +200°C.

Терморегулятор

В процессе установки нагревательного кабеля в системах обогрева и поддерживания температуры рекомендованы терморегуляторы РТК-01.х или РТК-4.х. При применении в системе терморегулятора следует понимать, что он будет включаться по мере надобности. Присутствие терморегулятора продлит срок эксплуатации нагревательного элемента, защитит его от перегрева и позволит экономить на потреблении электроэнергии. При монтаже датчика необходимо учитывать теплопроводность материала, в случае низкой теплопроводности датчик может напрямую крепиться непосредственно на поверхности труб, при достаточных показателях теплопроводности терморегулятор возможно установить и на металлические трубы.

Правила безопасности

Никогда не выполняйте монтаж при повреждении нагревательного элемента.

Никогда не прикасайтесь к нагревательному элементу в процессе подачи на него питания.

Производить любые модификации нагревательных устройств запрещается.

Внешнюю сторону подогреваемой поверхности необходимо очистить и протереть.

Убедитесь в отсутствии выступающих частей с острыми краями (из металла, швов сварки и пр.), способных привести к повреждению нагревательного элемента .

Необходимо, чтобы нагревательный элемент полностью соприкасался с подогреваемой поверхностью. Самопересечение у нагревательного элемента, недопустимо ни при каких обстоятельствах.

Как нагреваемый элемент, так и подогреваемая деталь закрываются слоем теплоизоляции необходимой толщины.

На поверхность теплоизоляции необходимо нанести предохраняющую от повреждения наклейку.

Включение можно производить только после окончательного завершения работ по монтажу.

Выполните подключение к электропитанию нужного напряжения, защищенному соответствующим образом.

Нагревательная система обязательно должна включать элементы электрозащиты в соответствии с используемыми стандартами (предохранители и пр.)
